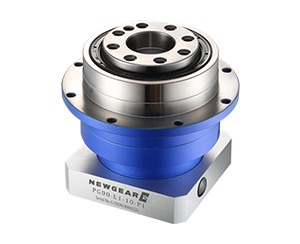

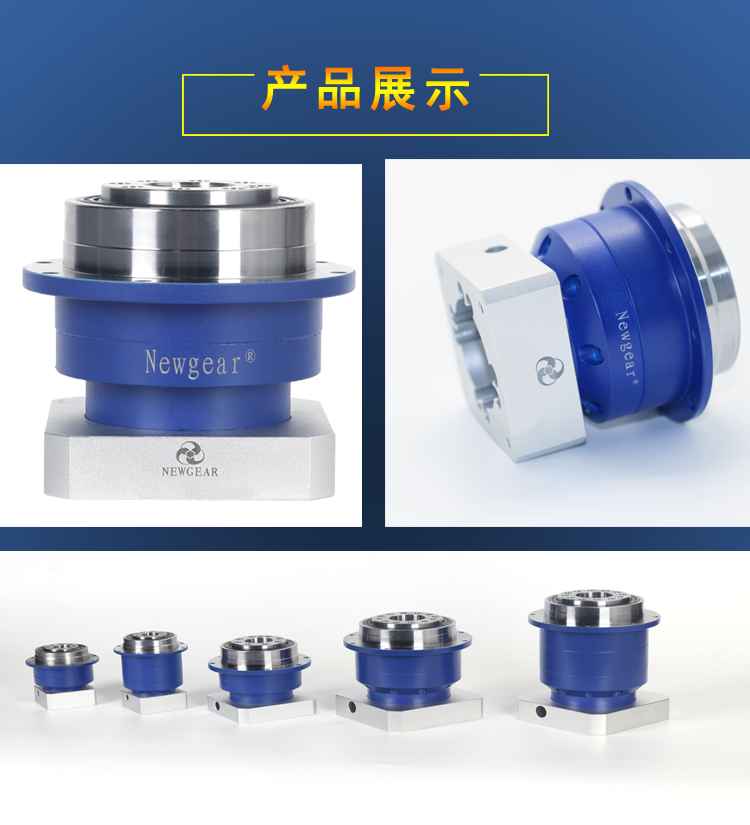

数控机床专用PG系列行星斜齿减速机
数控机床专用PG系列行星斜齿减速机
产品描述：

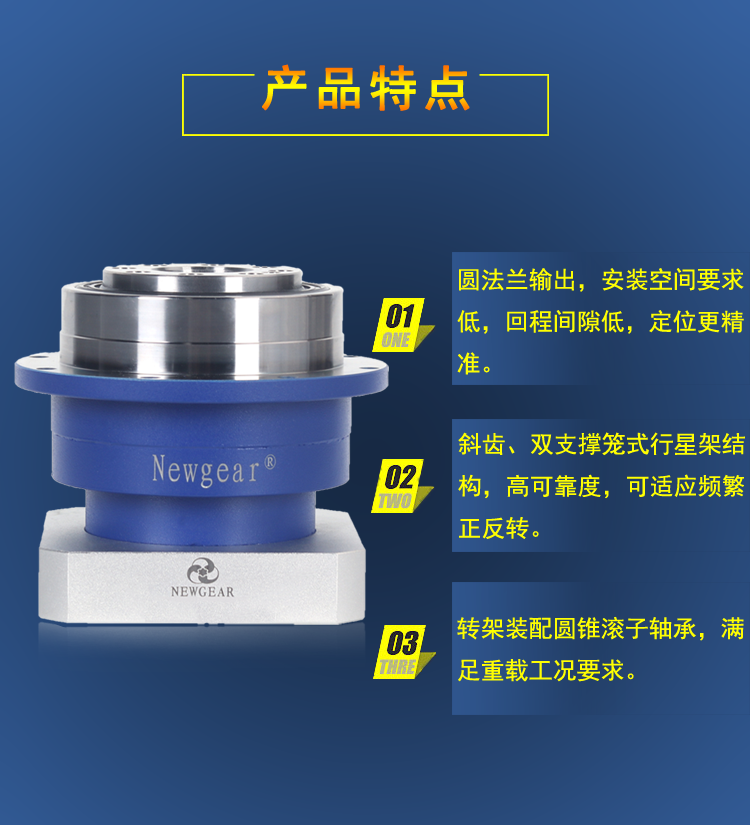

一.独特的法兰盘输出方式，获得更大安装自由度
二.机身尺寸更短，安装空间要求低。
三.抵回程间隙，定位更精准。
四.双支撑笼式行星架结构，高可靠度，可适应频繁正反转。
五。转架装配圆推滚子轴承，满足重载工况要求。
规格范围：64-200
速比范围：3-100
精度范围：1-3arcmin(p1等级)
3-5 arcmin(p2等级)
5-7arcmin(p3等级)
数控机床专用PG系列行星减速箱选型技术参数规格
| 技术参数 | 选型规格 | ||||
| 级数 | 速比 | PG64 | PG90 | PG100 | |
| 额定扭矩（Nm) | L1 | 4 | 28 | 75 | 170 |
| 5 | 28 | 75 | 170 | ||
| 7 | 28 | 75 | 120 | ||
| 10 | 18 | 60 | 120 | ||
| L2 | 20 | 40 | 90 | 210 | |
| 25 | 40 | 90 | 200 | ||
| 35 | 40 | 90 | 210 | ||
| 40 | 40 | 90 | 210 | ||
| 50 | 40 | 90 | 220 | ||
| 70 | 40 | 90 | 200 | ||
| 100 | 18 | 60 | 120 | ||
| 防护等级 | IP65 | ||||
| 环境温度 | 45℃ 至 -15℃ | ||||
| 技术参数 | 规格 | ||||||
| PG64 | PG90 | PG110 | |||||
| 最 大扭矩 | Nm | 1.5倍额定扭矩 | |||||
| 紧急制动扭矩 | Nm | 2.5倍额定扭矩 | |||||
| 最 大容许径向力 | N | 680 | 1750 | 3100 | |||
| 最 大容许轴向力 | N | 340 | 875 | 1250 | |||
| 抗扭刚性 | Nm/arcmin | 13 | 31 | 82 | |||
| 最 大输入转速 | rpm | 6000 | 6000 | 4500-6000 | |||
| 额定输入转速 | rpm | 3300-5500 | 2600-4500 | 2300-4200 | |||
| 噪音 | dB | ＜58 | ＜60 | ＜65 | |||
| 平均寿命 | h | 20000 | |||||
| 满载效率 | % | L1≥95% L2≥90% | |||||
| 回程间隙 | P0 | L1 | arcmin | ≤3 | ≤3 | ≤3 | |
| L2 | arcmin | ≤5 | ≤5 | ≤5 | |||
| P1 | L1 | arcmin | ≤5 | ≤5 | ≤5 | ||
| L2 | arcmin | ≤8 | ≤8 | ≤8 | |||
| 转动惯量 | L1 | 4 | Kg.cm2 | 0.13 | 0.51 | 2.87 | |
| 5 | Kg.cm2 | 0.13 | 0.47 | 2.71 | |||
| 7 | Kg.cm2 | 0.13 | 0.45 | 2.62 | |||
| 10 | Kg.cm2 | 0.03 | 0.44 | 2.57 | |||
| L2 | 20 | Kg.cm2 | 0.03 | 0.23 | 0.47 | ||
| 25 | Kg.cm2 | 0.03 | 0.23 | 0.47 | |||
| 35 | Kg.cm2 | 0.03 | 0.23 | 0.47 | |||
| 40 | Kg.cm2 | 0.03 | 0.23 | 0.47 | |||
| 50 | Kg.cm2 | 0.03 | 0.2 | 0.44 | |||
| 70 | Kg.cm2 | 0.03 | 0.2 | 0.44 | |||
| 100 | Kg.cm2 | 0.03 | 0.2 | 0.44 | |||
